产品信息
产品成分：由环氧树脂、氧化铁红、防锈颜料、固化剂等制成。
包装规格：28kg/组 25：3
颜 色：铁红
涂 布 率：40um干膜厚度，0.12KG/m2（不含损耗）
产品性能
☆防腐性能优，良好的力学性能和抗渗透屏蔽性能，漆膜坚韧、耐冲击
☆具有良好的附着力、柔韧性、耐磨性和封闭性能等
☆耐水性、耐酸性、耐碱性和耐溶剂性能优
☆与后道漆膜具有良好的层间附着力，具有广泛的配套性
产品用途
适用于储罐、集装箱、钢结构、钢管、海洋平台、船舶、海港设施以及恶劣防腐蚀环境的涂装。适用于化工厂、化肥厂、电厂、炼油厂、造纸厂、污水处理厂等的防腐涂装。
案例展示
|
|
|
|
施工参数
钢材表面处理：
☆对基础面或基材表面的清理：包括油污、灰尘、锈蚀、微生物等。
☆对基础面或基材表面的喷砂：处理至Sa2.5级，表面粗糙度30um-75um。电工工具除锈达到St3级。
混凝土表面处理：
☆对基础面或基材表面的清理：包括油污、灰尘、锈蚀、微生物等。
☆对基础面或基材表面的修补：直径超过2mm的孔隙用相应的水泥砂浆修补完整。
☆对基础面或基材表面的打磨：以达到砼表面平整、洁净。
施工温度：油漆需存放在-10~40℃的环境下，施工温度控制在 5～40℃
施工方法：油漆开盖充分搅拌均匀，搅拌完成之后可以喷涂、刷涂、滚涂。

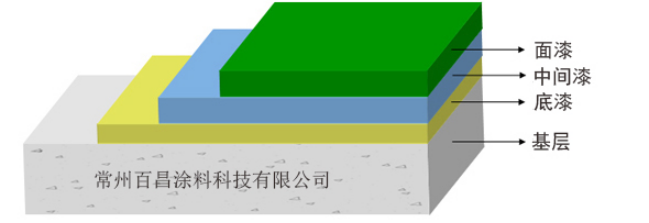

施工结构图：
配套方案：环氧铁红底漆+环氧云铁中间漆+环氧面漆
涂装间隔：
底材温度℃ | 5-10 | 15-20 | 25-30 |
短间隔h | 48 | 24 | 12 |
技术参数
在容器中状态 | 充分搅拌均匀无硬块 |
附着力 | 一级（标准指标：GB/T1720-1979（89） |
不挥发物含量 | 65%（标准指标：GB/T1725-2007） |
耐酸性 | 不开裂、不起泡、不脱落（标准指标：GB/T9274-88） |
耐碱性 | 不开裂、不起泡、不脱落（标准指标：GB/T9274-88） |
耐盐水性 | 不开裂、不起泡、不脱落（标准指标：GB/T9274-88） |
干燥时间 | 表干≤2h，实干≤24h（标准指标：GB/T1728-79） |
注意事项
☆产品应存放在阴凉通风处，防止日光直接照射，并隔绝火源，远离热源的库房内。
☆产品在运输时，应防止雨淋、日光曝晒，避免碰撞，并应符合交通部门的有关规定。
☆在高温季节施工时，易发生干喷，为避免干喷可用稀释剂调整至不干喷为止。
☆本产品应有专业的涂装操作人员根据产品包装或本手册上的说明使用。
☆涂覆和使用本产品的一切工作都必须根据各种有关的卫生、安全和环保法规与标准进行。
☆如果对本产品是否使用有疑问，请与本公司技术服务部门查询详情。
安全防护
☆施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。
☆施工现场严禁烟火。
